Как установить автоматику на откатные ворота: пошаговое руководство

Прежде чем мы перейдем непосредственно к практической части, важно усвоить одно главное правило. Если полотно на этапе ручного открытия заедает, идет туго или закрывается не до конца, установка автоматики на откатные ворота не решит эту проблему. Монтаж мотора на кривую конструкцию станет пустой тратой денег: оборудование будет работать на износ и быстро выйдет из строя. Перед началом работ убедитесь, что механика ворот отрегулирована идеально, а створка ходит ровно и без усилий.

Что понадобится для работы

Для успешной установки вам потребуется подготовить базовый набор оборудования и инструментов.

Подготовка к монтажу

Первый шаг — подготовка основания. Мотор устанавливается на заранее забетонированный швеллер (закладную), расположенный между роликовыми каретками.

Когда место определено, необходимо подвести электричество. Кабель лучше всего прокладывать в ПНД-гофре под землей или внутри самих опорных столбов, если они пустотелые. Грамотная прокладка проводки значительно облегчит будущую диагностику и ремонт системы.

Пошаговый процесс установки

Монтаж автоматики откатных ворот требует точности. Следуйте этому алгоритму:

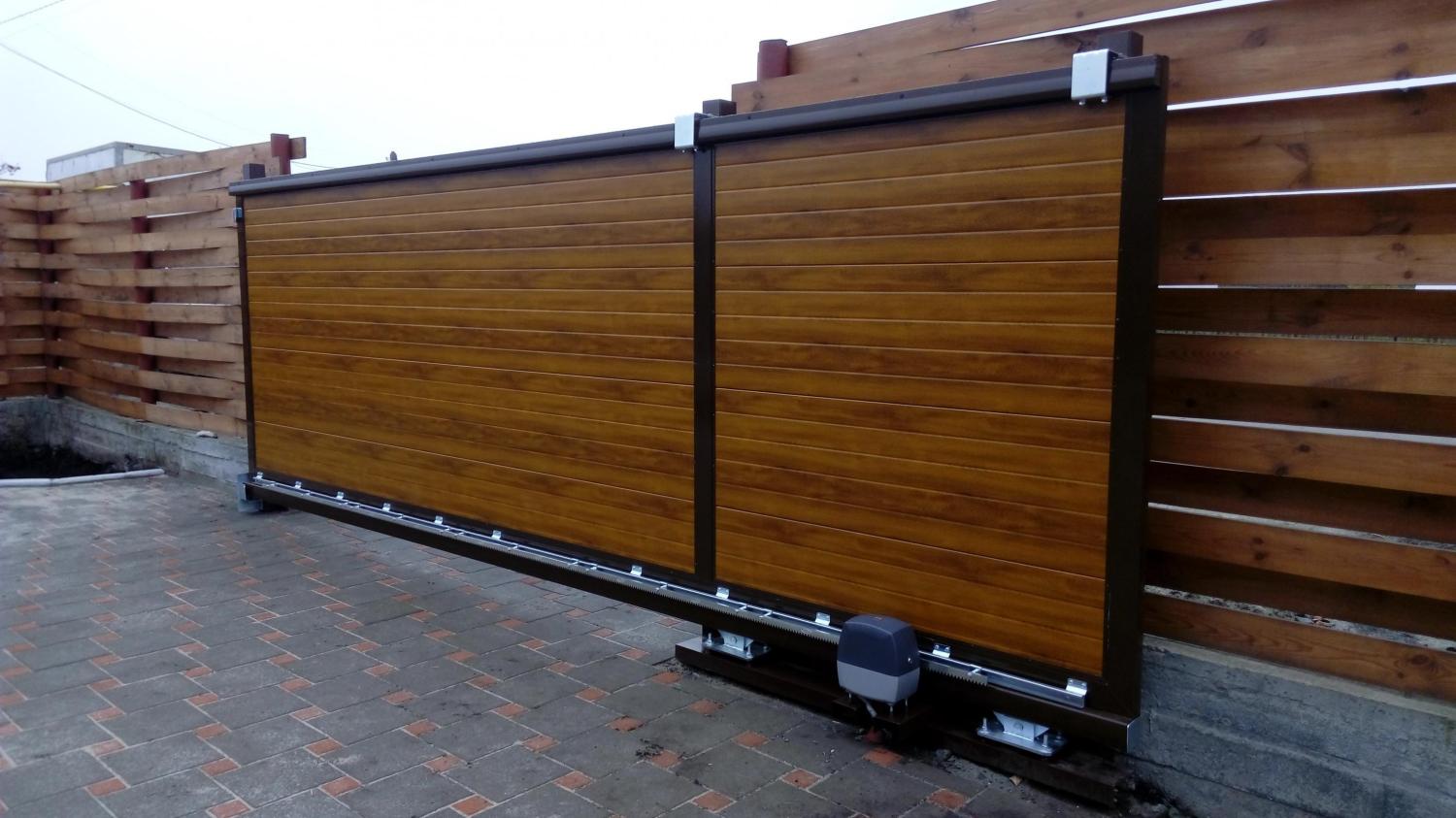

1. Находим подготовленное основание (швеллер) между каретками и устанавливаем на него монтажную пластину (базу) привода.

2. Ставим сам мотор на базу и переводим его в разблокированный (ручной) режим работы.

3. Вычисляем точное положение оборудования: кладем зубчатую рейку на шестерню привода и прижимаем к профильной трубе каркаса ворот. Рейка должна лежать ровно по центру шестерни.

4. Обвариваем монтажное основание по периметру к швеллеру, а сам привод надежно фиксируем к основанию болтами.

5. Полностью открываем створку. Кладем первый отрезок зубчатой рейки на шестерню и привариваем бобышки (крепежные элементы) к каркасу ворот.

6. Протягиваем створку вручную и стыкуем следующую рейку. Повторяем процесс, пока зубчатая рейка не покроет всю длину хода. Стыки должны быть идеально ровными, образуя единый механизм.

7. Регулируем зазор: между шестерней привода и зубчатой рейкой обязательно должен оставаться просвет в 1–2 миллиметра, чтобы вес ворот не давил на вал мотора.

8. Закрепляем концевые выключатели на краях зубчатой рейки. Если используются магнитные концевики, соблюдайте полярность: один на открытие, другой на закрытие (левый и правый).

9. Осуществляем подключение привода откатных ворот к электросети и аксессуарам (фотоэлементам, сигнальной лампе), строго следуя электрической схеме из инструкции производителя.

Настройка системы

После завершения физического монтажа, настройка автоматики для откатных ворот становится финальным и очень важным штрихом.

• Время работы привода. Заводское значение обычно составляет около 30 секунд. Это защитный механизм: если створка упрется в препятствие и фотоэлементы не сработают, двигатель отключится через заданное время и не перегорит. Чтобы плата запомнила реальное время хода вашей створки, полностью закройте ворота, зажмите кнопку «Test» (или ее аналог по инструкции) на 3 секунды. Створка совершит полный цикл, и система сохранит нужный интервал.

• Максимально допустимое усилие. Настраивается с помощью регулятора (триммера) «Force» на плате управления. Значение выставляется вращением регулятора так, чтобы мотор справлялся с весом створки, но гарантированно останавливался при серьезном сопротивлении.

Подводим итоги

В этой статье мы подробно разобрали, как установить автоматику на откатные ворота. Сам процесс вполне логичен и последователен, но требует базовых навыков работы со сваркой и электрикой. Если вы уверены в своих силах — смело приступайте к делу. В ином случае, чтобы не рисковать дорогостоящим оборудованием, лучше доверить эту работу квалифицированным специалистам.
